Form Design

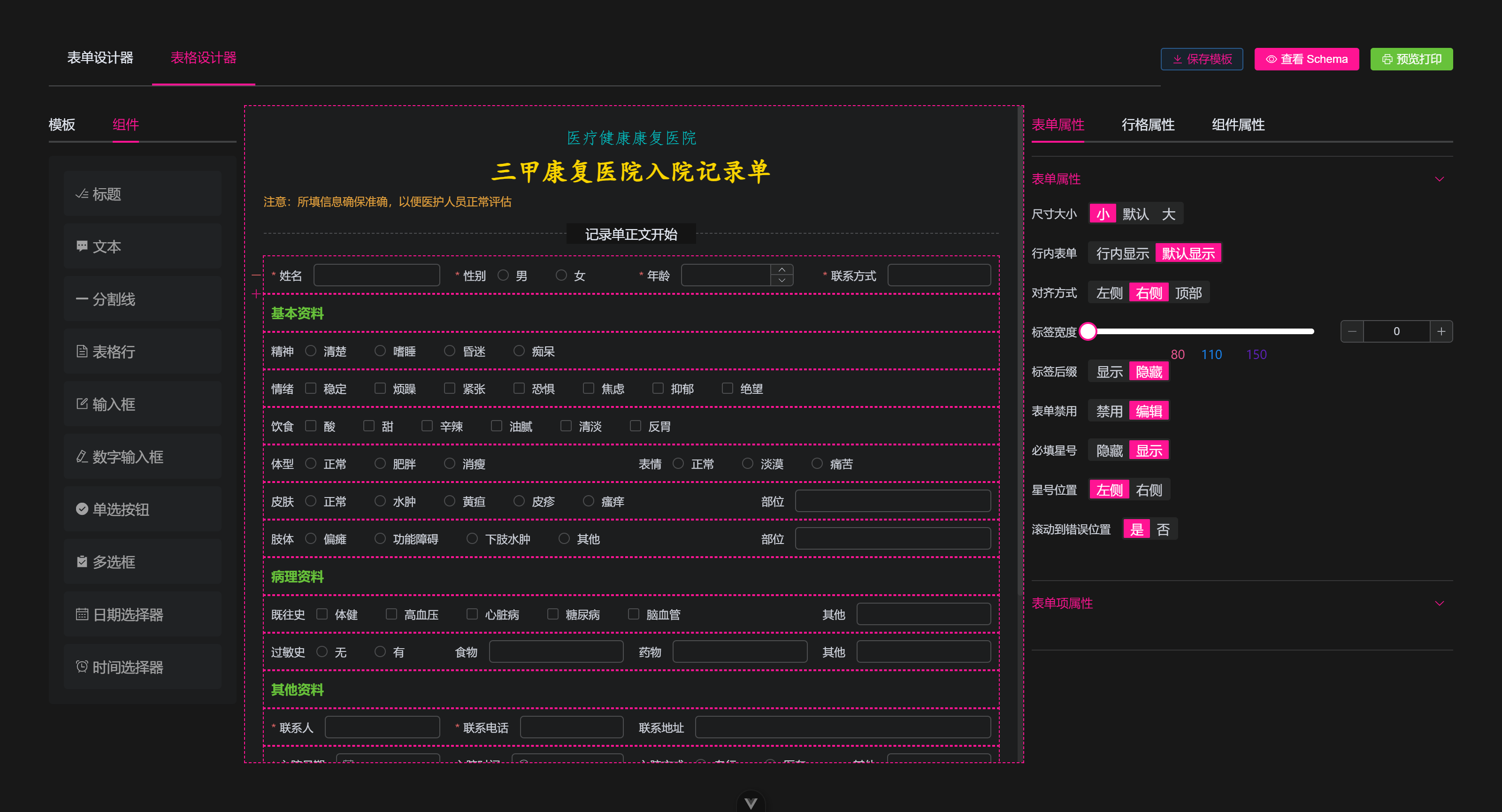

利用 vue-draggable-plus 实现一个表单设计器，本文提供一个实现思路，以及示例 Demo ，详见 vue-form-generator

常见的应用场景有如下

• 快速生成特殊表单表格以供 打印 使用
• 也可以作为快速表单设计器使用

主要功能

• 支持常见表单组件拖拽放置、排序、编辑等功能
• 保存、编辑、删除模板
• Json Schema 复制、编辑生成表单，可 预览并 下载 打印表单

开发

本项目使用 vite + vue3.5 完成，以下是开发过程中大致遇到的配置和相应的依赖包

• vue + element-plus 全家桶
• unocss 不用写太多的 css 了
• vue-draggable-plus 拖拽组件支持
• vue-codemirror 代码编辑器
• vue-clipboard3 代码复制
• html2canvas 生成图片下载
• nanoid 简易生成唯一 id
• unplugin-auto-import 开发环境自动引入 vue 全家桶 等 api
• unplugin-icons 开发环境自动引入 @element/icons-vue 图标
• unplugin-vue-components 开发环境自动引入 element-plus 组件
• vite-plugin-style-import 开发环境自动引入 element-plus 的 api 和 组件样式

主要思路

• 约定组件的描述配置 Json Schema ，由 json 来描述如何生成一个组件
• 根据 json 来遍历渲染组件，并生成对应的组件编辑器
• 组件的属性编辑也同样使用 json 来描述，遍历生成组件属性的编辑
• 使用 el-form 包裹统一配置，使用 el-row 方便实现栅栏布局
• 拖拽组件到另一个列表使用 vue-draggable-plus 需要配置 group
• 其他的 json 复制编辑、打印下载等功能则借助 codemirror 等来完成即可

Json 数据约定

Json 约定包括 页面表单渲染数据定义 schema ，左侧组件属性预定义 tagList ，右侧的表单属性则来自 tagList 和 schema

tagList 数据

左侧 表单组件 列表 tagList ，可以定义渲染的组件类型 type ，和对应的 props 属性

另外 组件是 包裹在 el-col > el-form-item 中的，所以在这里定义 el-col 和 el-form-item 属性

const tagList = [
  {
    id: 'input', // 组件唯一标识，拖拽时生成的组件唯一 id
    type: 'input', // 组件类型 element-plus 的 el-input
    label: '文本框', // 显示的组件名
    icon: 'Edit', // 显示的 @element-plus/icons-vue 图标
    // 以下属性会作用到组件和包裹组件上
    field: 'input', // 表单字段名
    props: {}, // 预定义的 el-input 组件属性
    colProps: { span: 12 }, // 栅栏布局属性
    formItemProps: { label: '文本框' }, // 表单属性
  },
]

左侧面板直接遍历组件列表，以供拖拽到中间，这里使用 VueDraggable 组件实现，默认第一层子组件即为可拖拽

<script setup>
import { VueDraggable } from 'vue-draggable-plus'
</script>

<template>
  <VueDraggable
    v-model="tagList"
    animation="150"
    :group="group"
    :sort="false"
    :clone="customeClone"
  >
    <div
      v-for="item of tagList"
      :key="item.type"
    >
      <el-icon>
        <component :is="item.icon ?? 'Plus'" />
      </el-icon>
      <span>{{ item.label }}</span>
    </div>
  </VueDraggable>
</template>

注意不同列表间拖拽需要同名的 group.name ， 而且拖拽复制时需要生成唯一 id 和 field 字段

<script setup>
// 不同列表之间拖拽需要配置相同的 group.name 属性
const group = readonly({
  name: 'tableContainer', // 两个列表间拖拽需要同名
  pull: 'clone', // 拖拽行为为 复制
  put: false, // 禁止放置
})

// 自定义复制，生成 唯一 id 和 field
const customeClone = item => {
  return {
    ...cloneDeep(item),
    id: `${item.type}-${nanoid(4)}`,
    field: `${item.type}-${nanoid(4)}`,
  }
}
</script>

以上示例是 input 组件的配置，其他组件配置类似，可以根据需要自行添加

另外组件是放置在 el-row 组件中的，所以 el-row 也支持拖拽放置，也作为组件定义

const tagList = [
  {
    // input...
  },
  {
    type: 'row',
    label: '栅栏',
    field: 'row',
    icon: 'Document',
    id: '',
    children: [], // 一行的组件将被放置在此，例如 input
    props: { style: { minHeight: 40 } }, // 栅栏属性
  },
]

schema 数据

页面渲染的表单数据，需要包含 form 属性 和 字段，以及组件描述列表 fieldList ， fieldList 就是由 tagList 中复制过来的组件描述

<script setup>
const schema = ref({
  id: nanoid(8),
  name: '表单名',
  data: {}, // 表单字段
  formProps: {}, // 表单属性
  fieldList: [], // 组件描述列表
})
</script>

注意这里只定义了 formProps 属性，因为组件层级为 el-form > el-row > el-col > el-form-item > el-input ，所以这里将 formProps 放到最外层，方便统一配置

基于这个层级，通过遍历生成对应的表单，生成表单属性编辑器，这里使用 el-form 包裹统一配置，使用 el-row 方便实现栅栏布局

<script setup>
// 指令使用方式
import { vDraggable } from 'vue-draggable-plus'
import RenderInput from './widgets/input.vue'
import RenderRow from './widgets/row.vue'

const dragOption = { animation: 150, group: group.name }
// 栅格里显示的组件
const componentMap = {
  input: RenderInput,
  row: RenderRow,
}
</script>

<template>
  <el-form
    :model="schema.data"
    v-bind="schema.formProps"
    v-draggable="[schema.fieldList, dragOption]"
  >
    <template v-for="item of schema.fieldList" :key="item.id">
      <!-- row 中的表单组件 -->
      <template v-if="item.type === 'row'">
        <el-row
          v-bind="item.props"
          v-draggable="[item.children, dragOption]"
        >
          <el-col v-for="child of item.children" :key="child.id" v-bind="child.colProps">
            <el-form-item v-bind="child.formItemProps">
              <component :is="componentMap[child.type]" :field="child" />
            </el-form-item>
          </el-col>
        </el-row>
      </template>
      <template v-else>
        <!-- 不在 row 中的组件，例如 row -->
        <component :is="componentMap[item.type]" :field="item" />
      </template>
    </template>
  </el-form>
</template>

这里的拖拽组件使用了 指令方式，至于 RenderInput ，实际上也是 el-input 组件，只是封装了一层绑定一些属性，方便使用，其他组件也类似

<script setup>
import { provideTableKey } from './hooks/use-provide-key'

// 由父辈组件通过 provideTableKey 来 provide 提供给表单组件使用
const { schema } = inject(provideTableKey)
const { field } = defineProps({ field: Object })

defineOptions({ name: 'RenderInput' })
</script>
<template>
  <el-input v-model="schema.data[field.field]" v-bind="field.props" />
</template>

不出意外，上述代码应该就能实现我们想要的效果了，能够正常拖拽放置、渲染表单了

表单和组件属性数据

右侧的表单、栅栏、组件属性，都是来自于 schema ，在点击栅栏和组件时，需要记录当前点击的是哪个组件 currentItem ，哪个栅栏 currentRow ，其对应关系如下

• schema.formProps 表单属性
• schema.fieldList[index]
  • currentItem.formItemProps 表单项属性
  • currentItem.colProps / currentRow.props 栅栏属性
  • currentItem.props 组件属性

表单、表单项属性 根据 el-form 和 el-form-item 文档属性来定义编辑的组件，同样根据 json 来定义渲染，示例如下

// el-form 的 props 属性
export const formPropsList = [
  {
    field: 'size', // size 属性
    label: '尺寸大小', // 表单项的 label
    component: 'ElSegmented', // size 属性的编辑组件
    props: { options: ['small', 'default', 'large'] }, // 传递给 ElSegmented 的 props
  },
  // 其他属性类似如上定义...
]

// el-form-item 的 props 属性
export const formItemPropsList = [
  {
    field: 'label',
    label: '标签文本',
    component: 'ElInput',
    props: {},
  },
  // 其他属性类似如上定义...
]

对应页面渲染如下，例如 el-form 的属性渲染

<template>
  <el-form :model="schema.formProps">
    <template
      v-for="(item, index) of formPropsList"
      :key="index"
    >
      <el-form-item :label="item.label">
        <component
          :is="item.component"
          v-model="schema.formProps[item.field]"
          v-bind="item.props"
        />
      </el-form-item>
    </template>
  </el-form>
</template>

而 el-form-item 属性 也类似这样遍历绑定编辑

<template>
  <el-form
    v-if="currentItem.formItemProps"
    :model="currentItem.formItemProps"
  >
    <el-form-item label="绑定字段">
      <el-input v-model="currentItem.field" />
    </el-form-item>
    <template
      v-for="(item, index) of formItemPropsList"
      :key="index"
    >
      <el-form-item :label="item.label">
        <component
          :is="item.component"
          v-model="currentItem.formItemProps[item.field]"
          v-bind="item.props"
        />
      </el-form-item>
    </template>
  </el-form>
</template>

那 el-row 和 el-col 的属性编辑基本也是如此实现的，这里就不再赘述

麻烦的是 各种表单组件的属性配置，每一个表单组件都得一一定义它们对应的 props 属性，例如常见的 input 组件

export const componentPropsMap = {
  input: [
    {
      field: 'placeholder', // 属性对应字段名
      label: '占位符', // 表单项标签
      component: 'ElInput', // 使用 input 来编辑
      props: {}, // 传给 input 的 props
    },
    {
      field: 'clearable',
      label: '是否可清空',
      component: 'ElSwitch',
      props: { activeText: '是', inactiveText: '否' }
    },
    // el-input 的其他 props 属性...
  ],
  // 其他 组件的 props 属性...
}

这样就可以根据当前选中的是哪个组件，来获取其对应的所有 props 属性来编辑了

schema 查看、复制

页面中显示 schema 编辑 和 复制 都可以使用依赖包来完成，使用到以下 npm 包

• vue-codemirror 支持 vue3 的代码编辑器，注意还需要 codemirror 核心包
• @codemirror/lang-json 语言包支持 json 显示编辑
• @codemirror/theme-one-dark 暗色主题包，可不需要
• vue-clipboard3 复制代码到剪切板，支持 vue3

<script setup>
import { Codemirror } from 'vue-codemirror'
import { json } from '@codemirror/lang-json'
import { oneDark } from '@codemirror/theme-one-dark'
import useClipboard from 'vue-clipboard3'

const { toClipboard } = useClipboard()
const extensions = [json(), oneDark]

// 获取 schema 转换为字符串
const codeStr = ref('')
const getSchemaCodeStr = () => {
  codeStr.value = JSON.stringify(schema.value, null, 2)
}
onMounted(getSchemaCodeStr)
// 一键复制 schema
const handleCoopy = async () => {
  await toClipboard(codeStr.value)
}
</script>

<template>
  <Codemirror
    v-model="codeStr"
    :extensions="extensions"
    :tab-size="2"
    indent-with-tab
  />

  <el-button @click="handleCoopy">复制</el-button>
</template>

表单预览、下载、打印

• 预览时，直接获取中间表单组件内的页面，通过 v-html 渲染
• 下载可以通过 html2canvas 将页面转成图片，再保存到本地
• 打印通过封装 window.print() 方法来打印指定的页面组件

<script setup>
const htmlStr = ref('')
// 获取预览
const handleHtml = () => {
  hrmlStr.value = schemaPanelRef.value?.$el?.innerHTML
}
// 打印
const handlePrint = () => {
  printHtml(htmlStr.value)
}
// 下载
const handleDownload = async () => {
  const cavs = await html2canvas(document.querySelector('#preview-contanier'))
  const link = document.createElement('a')
  link.href = cavs.toDataURL()
  const name = (schema.value.name || '打印') + `-${nanoid(8)}.png`
  link.download = name
  link.click()
  ElMessage.success('已下载')
}
</script>

<template>
  <div id="preview-contanier" v-html="htmlStr"></div>
  <el-button @click="handlePrint">打印</el-button>
  <el-button @click="handleDownload">下载</el-button>
</template>

其中 printHtml 方法如下

// 设置打印样式
const getStyle = () => {
  const styleContent = `
    #print-container { display: none; }
    @media print {
      body > :not(.print-container) { display: none; }
      html, body { display: block !important; }
      #print-container { display: block; }
    }
  `
  const style = document.createElement('style')
  style.innerHTML = styleContent
  return style
}
// 清空打印内容
const cleanPrint = () => {
  const div = document.getElementById('print-container')
  div && document.querySelector('body')?.removeChild(div)
}
// 将需要打印的内容填充到 dom
const getContainer = html => {
  cleanPrint()
  const container = document.createElement('div')
  container.setAttribute('id', 'print-container')
  container.innerHTML = html
  return container
}
// 图片加载完再打印
const getLoadPromise = dom => {
  const imgs = dom.querySelectorAll('img')
  const _imgsArr = [].slice.call(imgs)
  if (_imgsArr.length === 0) {
    return Promise.resolve()
  }
  let finishedCount = 0
  return new Promise(resolve => {
    const check = () => {
      finishedCount += 1
      if (finishedCount === _imgsArr.length) {
        resolve(null)
      }
    }
    _imgsArr.forEach(img => {
      img.addEventListener('load', check)
      img.addEventListener('error', check)
    })
  })
}
// 打印指定html
export const printHtml = html => {
  const style = getStyle()
  const container = getContainer(html)
  document.body.appendChild(style)
  document.body.appendChild(container)
  getLoadPromise(container).then(() => {
    window.print()
    document.body.removeChild(style)
    document.body.removeChild(container)
  })
}

这里由于 window.print() 只能打印整个页面，所以打印内容默认是隐藏的，打印时 将 body 原来内容隐藏，然后将需要打印的内容显示到页面中，再使用 window.print() 来打印

保存模板

保存模板则直接使用 localStorage 来保存，注意生成 唯一 id 来标记不同 模板 和 模板名称 即可

总结

• 主要在于组件描述的 json 的约定，通过 json 来描述表单渲染，拖拽放置组件 即 直接操作 json
• 组件属性编辑同样也是通过 json 来渲染，通过 v-model 双向绑定即可
• vue-codemirror 支持多种语言的代码编辑，也支持多种主题
